MPM4530型高温压力变送器
MPM4530型高温压力变送器

·外壳防护等级IP65;
·与介质接触的材料为不锈钢,耐腐蚀性好;
·适用于高温、低温和常温介质的压力测量,能长期稳定工作;
·抗冲击,抗震动,耐腐蚀;
·适用介质温度范围宽。

产品特点

·外壳防护等级IP65;
·与介质接触的材料为不锈钢,耐腐蚀性好;
·适用于高温、低温和常温介质的压力测量,能长期稳定工作;
·抗冲击,抗震动,耐腐蚀;
·适用介质温度范围宽。

概述

     MPM4530型高温压力变送器选用耐高温压力传感器作为信号测量元件。传感器由双膜片构成:钛合金感压膜片和钛合金测量膜片,被测介质压力经过传感器的感压膜片传递到测量膜片。变送器结构包含有散热结构,高精度的信号处理电路位于不锈钢壳体内,将传感器输出信号转换为标准输出信号。整个产品经过了元器件、半成品及成品的严格测试及老化筛选,性能稳定可靠。适用于工业现场、食品及医药设备、发电、机械制造、汽车制造和船舶制造、石油化工、冶金制造、蒸汽和热能交换的领域。

性能指标

   程:  -0.1MPa…0MPa~0.01MPa…160MPa(表压型);0MPa~0.025MPa…60MPa(绝压型)

   压:  10MPa以下为200%FS,其他为150%FS

极限压力:  不大于:10MPa以下为400%FS,其他为200%FS

测量介质:  与不锈钢兼容的液体或气体

供电电源:  10V~30VDC,推荐供电24VDC

输出信号:  4mA~20mA DC(两线制)

负载电阻:  RLU-10)/0.02(Ω)

   度:  ±0.25%FS、±0.5%FS

温度系数:  ≤±0.03%FS/℃

长期稳定性:≤±0.5%FS/年

环境温度:  -40℃~80℃

介质温度:  -40℃~150℃

相对湿度:  0%~90%

防护等级:  IP65

频率响应:  1kHz

绝缘电阻:  100MΩ,50VDC

接口及壳体:接口:不锈钢12X18H10T或12Cr15Mn9NiCu;壳体:不锈钢1Cr18Ni9Ti

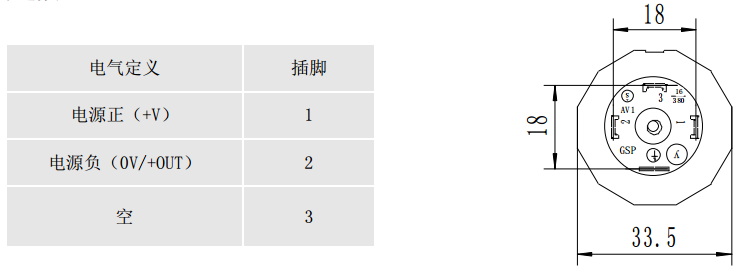

电气连接:  Hirschmann接插件

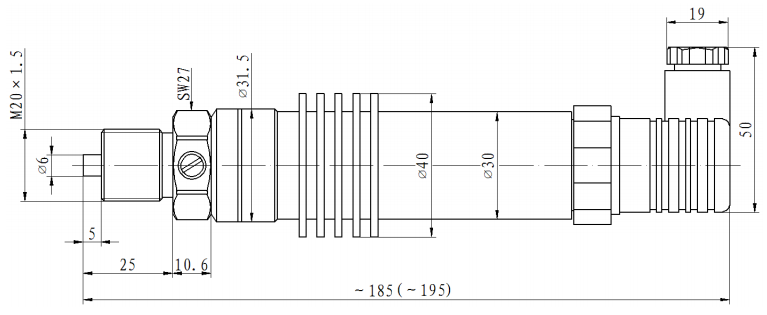

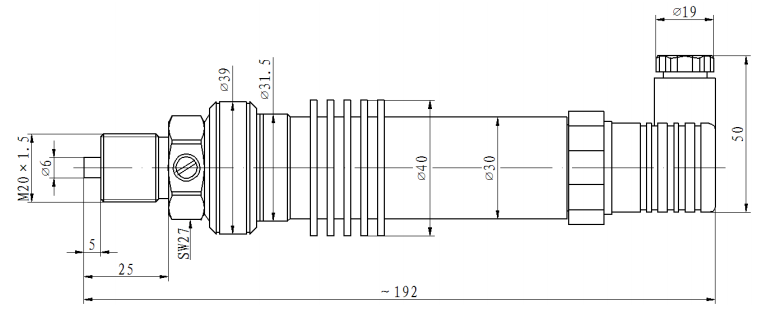

外形结构





选型指南

MPM4530

型高温压力变送器





量程

测量范围-0.1MPa…0MPa~0.01MPa…160MPa

[0~X]kPa或MPa

X:实际测量量程





类型编码

类型备注

MSV

压力测量范围-0.1MPa…0MPa~0.01MPa…160MPa





代号

输出信号



E

4mA~20mA DC





代号

附加功能

C5

M20×1.5外螺纹压力接口,水线密封

G

表压型

A

绝压型









MPM4530     [0~2]MPa    MSV      E     C5G                              完整的型号规格



选型提示

1、选型时请注意被测介质与产品接触部分的兼容性。

2、可提供表压、绝压测量,表压型P≥100MPa量程产品订购时请与公司商洽。

3、若订货产品需要计量检定证书,或者其它特殊要求,敬请与本公司商洽,并在订单中注明。
