一.项目背景
随着信息化和自动化工艺技术的发展,数字油田逐渐兴起,油田井口现场经常需要用智能柜把供电、采集、传输等多种模块集成在一起,达到对抽油机运行参数的监测。

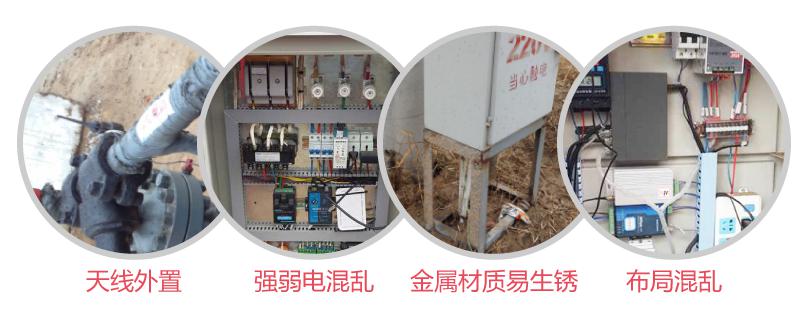

目前大部分油井现场的数据采集集成控制终端存在以下缺点: 此外数据不能得到很好的集中统一管理导致效率低下,加之单层门、普通锁结构,在油田这样的特殊环境,容易被偷盗从而带来损失!
二.系统概述
油井远程监测系统是专门针对油井现场环境特点而精心设计一款集供电、显示、告警、采集、网络传输、平台监测为一体的专用一体化智能监测系统。具有工业级的环境适应能力,规范化的布局、布线,高低压分层结构,电信级防破坏防水设计以及嵌入式平台灵活的应用定制等优势,配合二次仪表可以采集井口压力、电参、载荷等传感器数据并能智能分析、集中显示与告警处理,通过网络传输至中控室达到全方位的实时监控。实现油井生产的统一调度和智能化管理。
三.系统介绍
1.系统组成

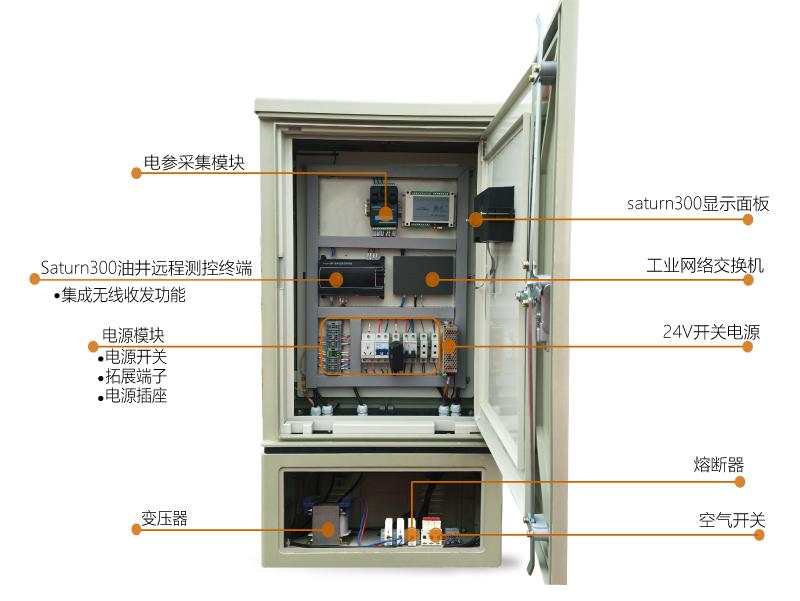

油井远程监测系统系统包括电参采集模块(用户可选)、Saturn 300型油井远程测控终端(含Saturn 300显示面板)、工业网络交换机、AC-DC开关电源(24VDC)、接线端子、控制开关及插排组成。
2.系统应用

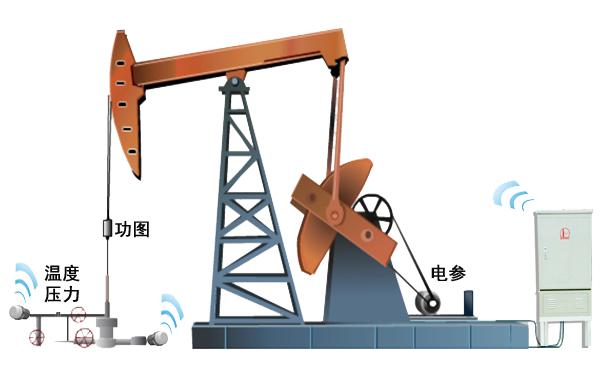

RTU将传感器数据采集,本地化集中显示,能够现场签到,经由网络接入设备以INTERNET网络传输到监控站。站上利用工业TCI/IP网络或者GPRS网络实时传输到油田总中心。

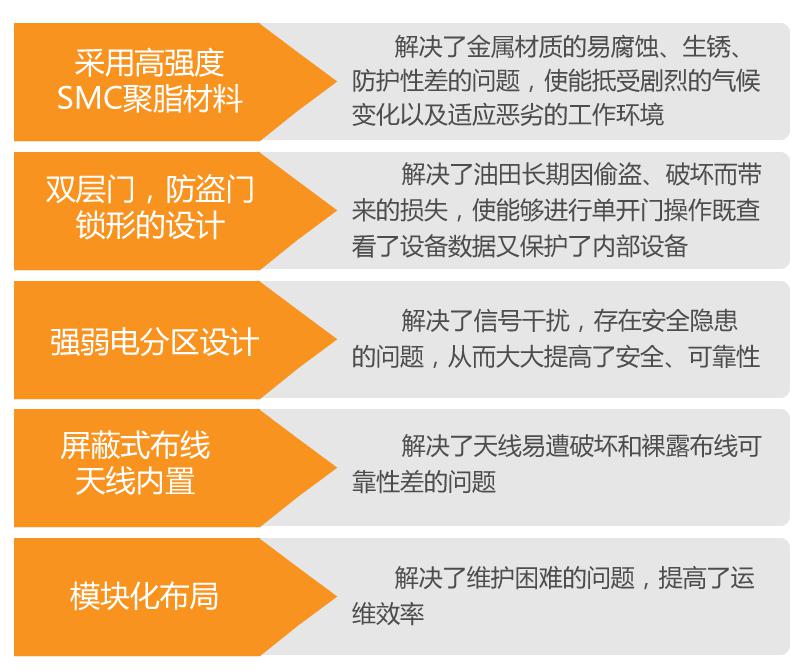

3.系统优势
四.系统拓扑图

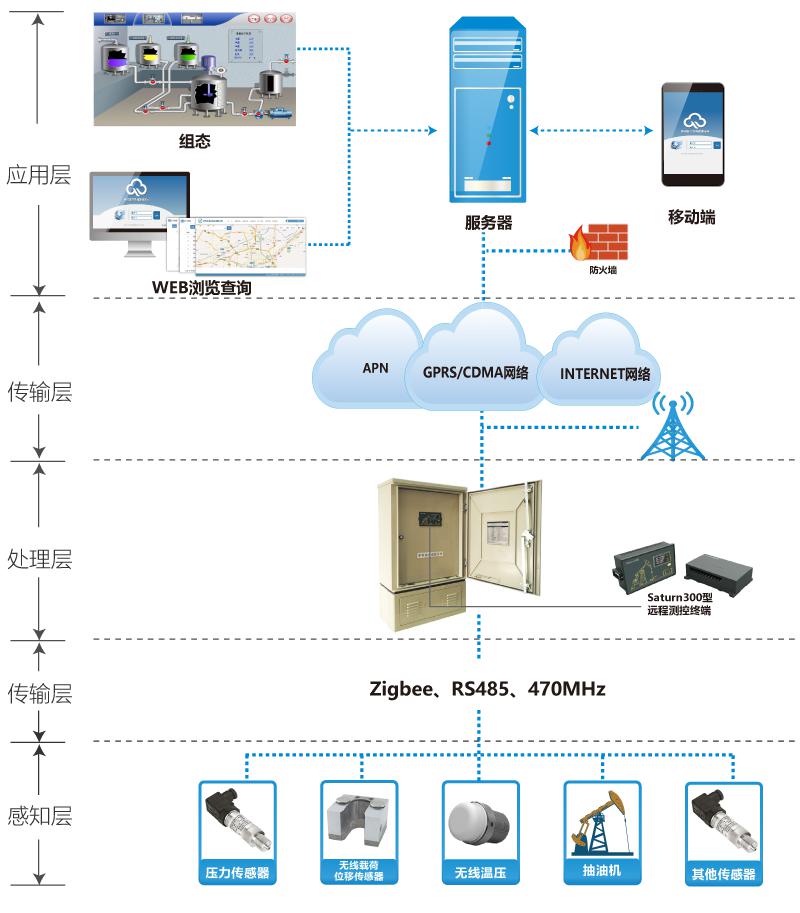

系统由现场感知层、传输层、数据处理层、系统应用层构成,其中现场感知层包含现场设备、无线温压、无线功图位移传感器、抽油机电动机、其他传感器或二次系统,应用层包含服务器、PC机、手机移动端仪表;数据处理层包含Saturn300远程监测终端,网络传输层包含GPRS网络、INTERNET公网。
五.油井远程测控终端

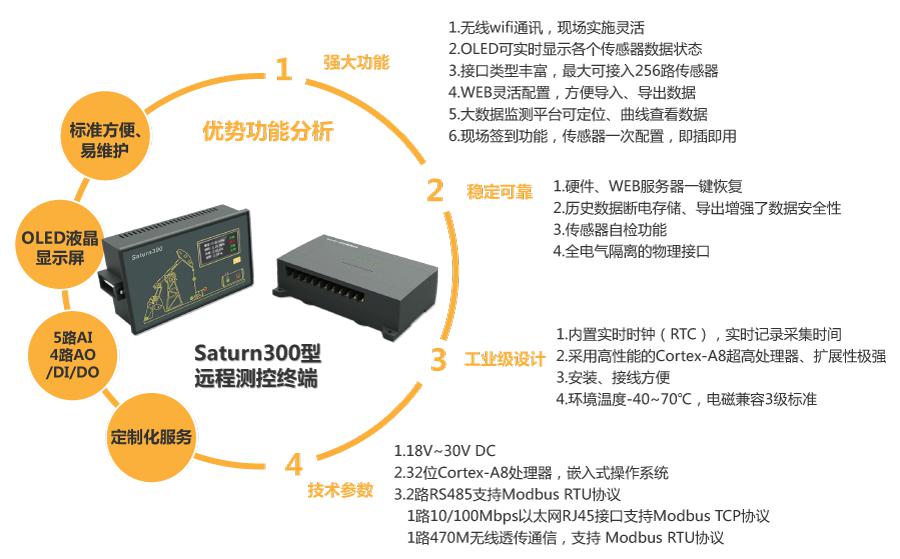

油井远程监控终端集数据采集、OLED本地显示和远程通讯等功能于一体,采用模块化设计,通讯方式多样,监控方式灵活(可以PC端、移动端监控),接口丰富(含4路DI、4路DO、5路AI、2路RS485),通过网页实现灵活配置,可以接入多种传感器、标准变送器、仪表及控制仪器。其主要功能特点见下图:
