麦克项目案例 | 麦克传感助力气密性检测设备压力监测

时间 : 2022-09-23      作者 : 麦克传感器股份有限公司 传感器技术工程师 柏浩

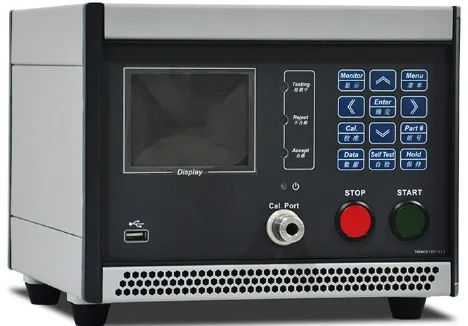

气密性检测仪是什么?


气体密封性检测仪作为一种常用的检测设备,主要目的是查看是否有气体泄漏。

传统的气密性检测仪是采用浸水或浸油目视气泡法,这种办法精度不高、效率低,容易受到人为因素影响,且存在电器元件生锈风险等问题。因此,现代工业领域通常会采用气密性检测仪进行检测。

气密性监测仪有哪些种类?

气密性检测仪通常分为直压式、差压式、流量式和氦气探测式。

其中,直压式与差压式为市面上最通用的两种方式。检测方式为:通过对产品进行充气加压,观察气压的变化来判断产品是否泄漏。

直压式与差压式检漏仪的运行原理是什么?

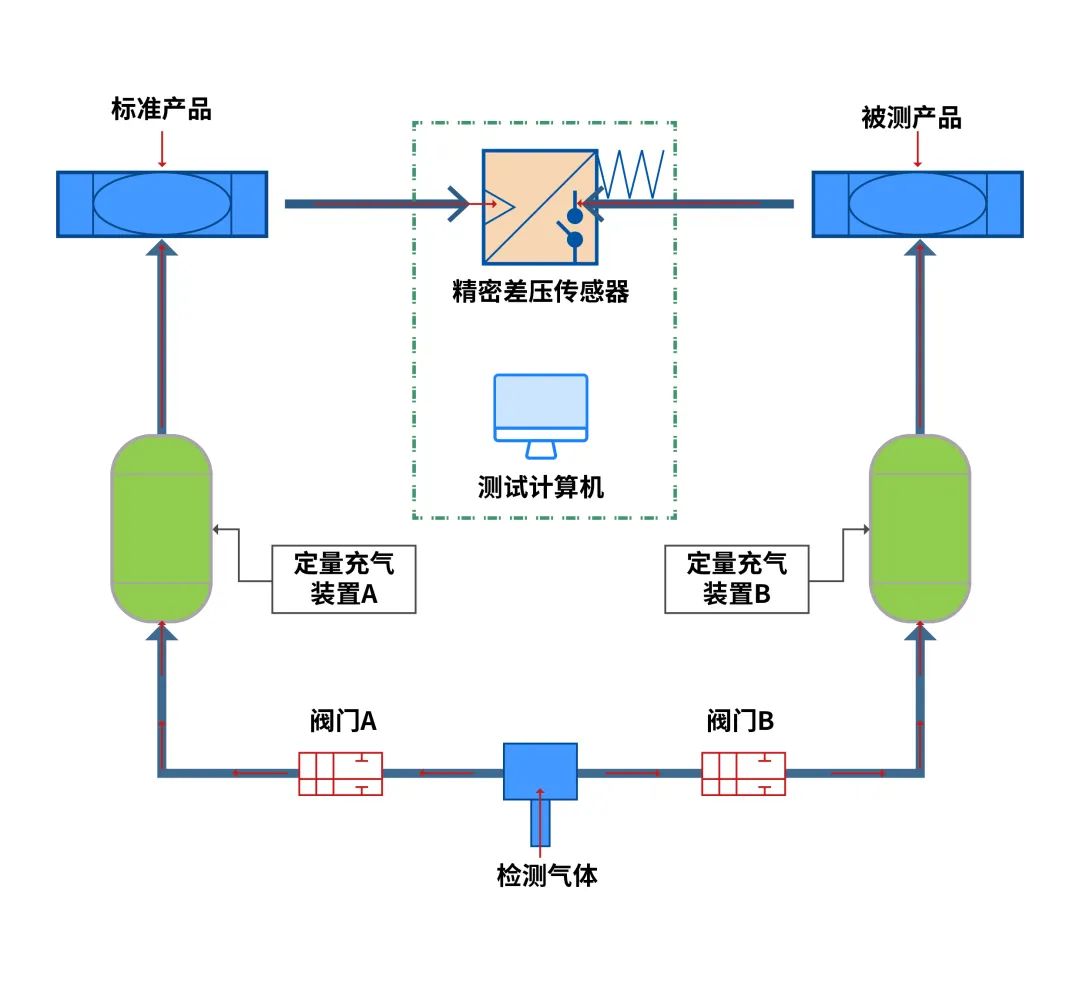

差压式检漏仪是通过向标准产品与被检产品分别进行充气,其产生的压差通过差压传感器进行感知后由测试计算机进行显示。

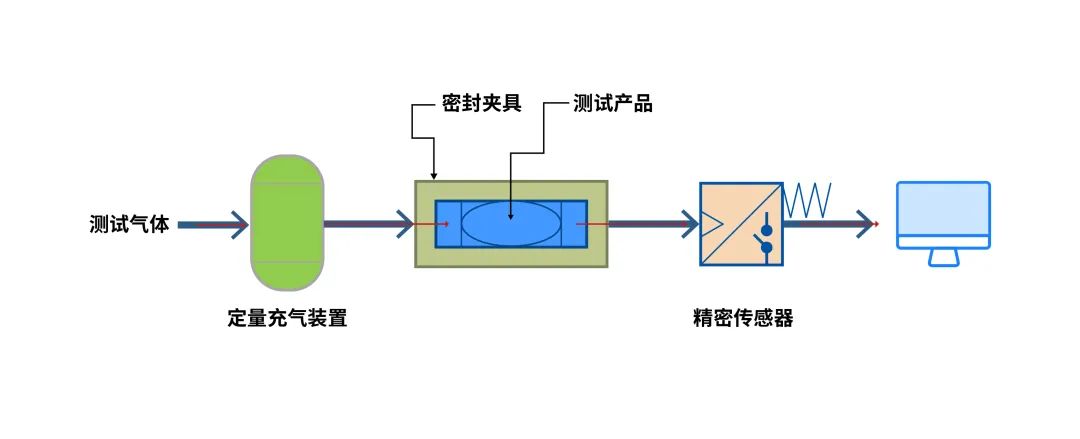

而直压式检漏仪则是将测试气体通过定量充气装置,充到在密封夹具的测试产品中,然后通过压力传感器测量气体压力,最后由计算机进行显示。

传感器在气密性监测设备上有何作用?

从以上两个测试流程中不难看出,传感器是判断产品气密性是否合格的主要部件之一,它需要拥有高精度、高稳定以及严苛的工艺标准以此来保障气密性检测设备的精准性。

麦克传感器为气密性检测设备提供高精度压力传感器与差压传感器,助力气密性检测设备精准运行。

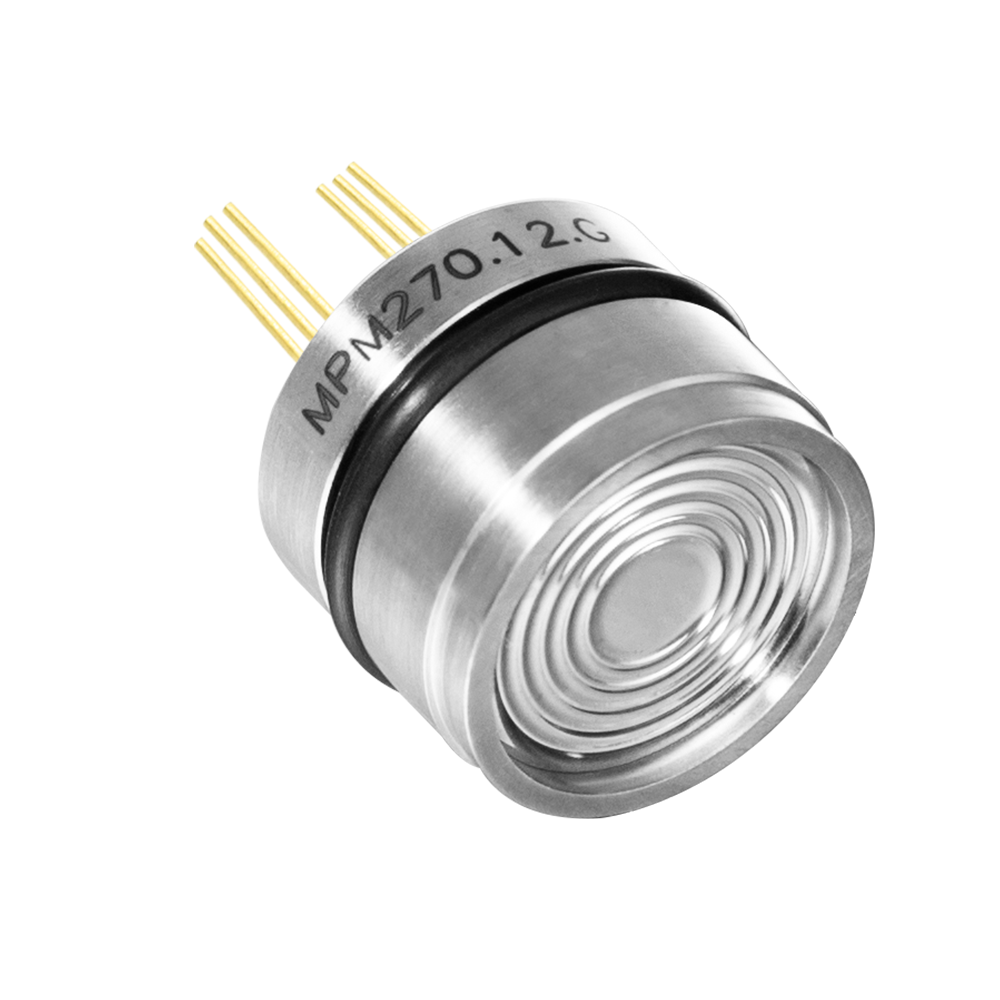

MPM270型高稳高精度压力传感器芯体

  • 测量范围:0kPa ~ 100kPa…3.5MPa

  • 高稳定性,高精度

  • 进口超稳、高精度芯片,激光调组

  • 隔离式结构,适用于多种流体介质

  • Φ19mm 标准 OEM 压力敏感元件

  • 全不锈钢 316L 材质

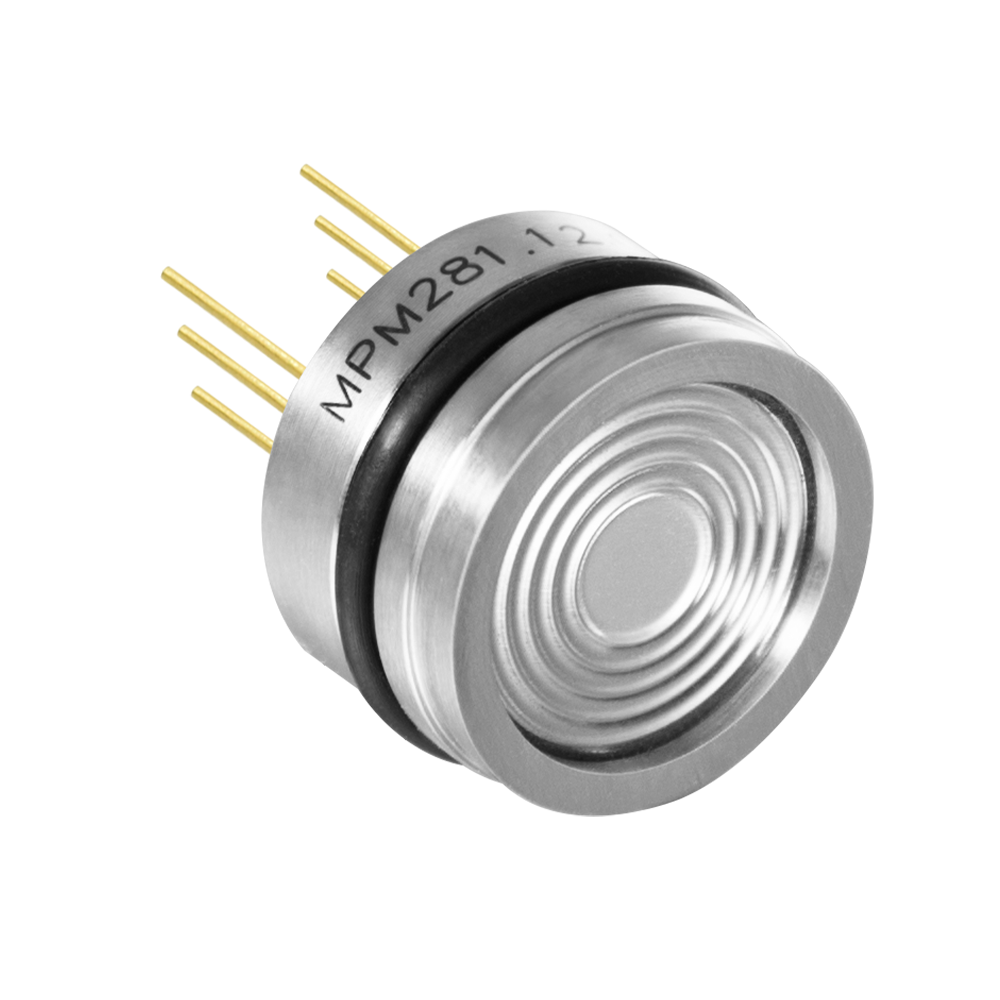

MPM281型高稳压力传感器芯体

  • 测量范围:0kPa ~ 7kPa…100MPa

  • 具有表压、绝压和密封表压形式

  • 恒流、恒压供电可选

  • 硅油、氟碳油等可选充灌液,适用于多种流体介质

  • Φ19mm 标准 OEM 压力敏感元件

  • 全不锈钢 316L 材质

  • 宽温度补偿范围 -10℃~ 80℃

  • 长期稳定性可达 ±0.1%FS/ 年

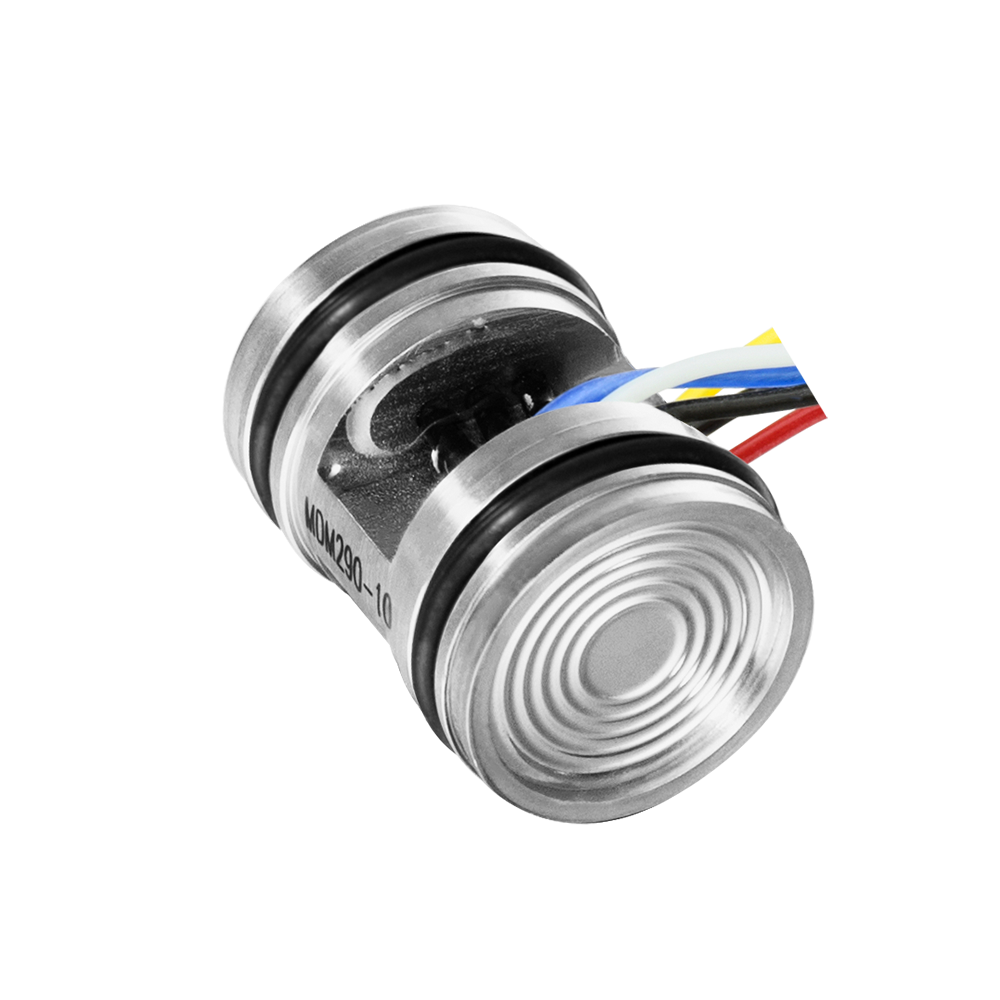

MDM290型差压传感器芯体

  • 测量范围:0kPa~35kPa…3.5MPa

  • 隔离式结构,适用于多种流体介质

  • OEM 差压敏感元件

  • 全不锈钢 316L 材质

  • 高静压 20MPa

  • 2 倍满量程过压

未来,麦克传感将致力于更多领域精准测量,为不同行业的客户提供定制化产品与专业监测解决方案。
